一、簡介

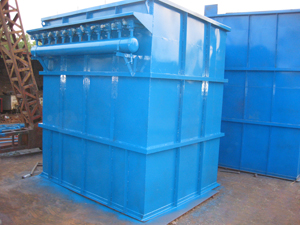

MC-II型脈沖袋式除塵器是在MCI型的基礎上改進的新型_脈沖袋式除塵器，為了進一步完善MCI型脈沖袋式除塵器，將原圖進行了修改，改后的MCII型脈沖袋式除塵器保留了MCI型的凈化效率高、處理氣體能力大、性能穩定、操作方便、除塵濾袋壽命長、維修工作量小等優點，而且從結構上和脈沖閥上進行改革，解決了露天安放和壓縮空氣壓力低的問題。適用機械、冶金、橡膠、面粉、化工、制藥、碳素、建材、礦山等單位。
二、結構組成
MC型脈沖袋式除塵器由上、中、下箱體，排灰系統及噴吹系統五部分組成。上箱體包括可掀的蓋板和出風口；中箱體內有多孔板、除塵骨架、除塵濾袋及文丘里管；下箱體由灰斗、進風口及檢查門組成；噴吹系統包括控制閥、脈沖電磁閥、噴吹管和氣包。
三、工作原理
MC型脈沖袋式除塵器是將含塵氣體由除塵器進風口進入中、下箱體的過程中，粉塵被吸附在除塵濾袋上，氣體則穿過除塵濾袋經文丘里管進入上箱體，從出風口排出，隨著除塵濾袋上粉塵的積累，除塵濾袋壓力損失逐漸增加，該壓力損失由壓力計反饋到控制儀。控制儀接收并發出指令，按順序觸發各脈沖電磁閥，使氣包內的氣體瞬時從噴吹管的各孔噴出，經文丘里管的各孔噴出，經文丘里管噴射到相應的除塵濾袋內，除塵濾袋在氣流瞬時的反作用力下急速膨脹，使積附在除塵濾袋表面的粉塵脫落，除塵濾袋得到了_。
